jueves, 21 de septiembre de 2017

Observaciones y Conclusiones


(Proyecto Fase 1)

Observaciones:
-Un contador está integrado por 4 Flip Flops en su salida.
-El demultiplexor distribuye los datos de la entrada en  un total de datos de salida.
-El protoboard multifunciones viene integrado con un decodificador y un display.
-Para obtener una frecuencia alta de salida se debe variar la resistencia.
-Las resistencias y el capacitor del circuito integrado 555 son inversamente proporcionales a la frecuencia y al periodo
-Las resistencias y los capacitores son directamente proporcionales a los tiempos de encendido y apagado de nuestro led.
-Existen varios tipos de contadores y multiplexores según el código cada uno de esta varia en las entradas de los pines y las salidas.
-Con un potenciómetro podemos hacer que varié la frecuencia (tiempo de encendido del led) moviendo la perilla de este.
-Para hacer un circuito debemos de tratar de hacerlo con la menor cantidad de cables posibles facilitando la comprensión del mismo.
-El capacitor tiene un rango más grande para variar la frecuencia, por otro lado las resistencias solo varían la frecuencia en pequeñas cantidades.

Conclusiones:

-Reconocimos el funcionamiento de un decodificador de siete segmentos.
-Utilizamos circuitos multiplexores para generar diferentes secuencias
-Identificamos las entradas y salidas de un timer o reloj.
-Conocimos el funcionamiento de un contador oscilador astable.
-Reconocimos el funcionamiento de las señales de encendido del reloj el cual es variable según nuestras resistencias o el capacitor.
-Identificamos el conexionado de un C.I 555 reconociendo los pines de entrada y de salida.

¿Qué se aprendió de esta experiencia?

Aprendimos a cambiar las señales de encendido y apagado de un led por medio de un circuito integrado 555 ,aplicando cálculos usando las resistencias y capacitores ,estos pueden variar la frecuencia y el periodo de la onda. Experimentando en el proteus y protoboard reconocimos mas fácilmente el funcionamiento del reloj 555 haciéndonos una idea en que proyectos podríamos aplicarlo.



Integrantes



Chavez Cheneau David Alonso
Edwin Benjamin Nina Luna

martes, 19 de septiembre de 2017

Video de simulación


Circuito integrado 555 (Reloj)

Investigue qué componentes se deben variar para poder controlar la velocidad de destello.
 Investigue qué cálculos se deben realizar para obtener una frecuencia de 1Hz, 50 Hz, 300 Hz
y 1Khz. Compruebe utilizando el OSCILOSCOPIO incorporado.



En el siguiente vídeo se podrá observar la explicación de la simulación en  PROTEUS de un circuito con velocidad variable de luces.





Circuito de luces con velocidad variable

Simulación en PROTEUS








lunes, 18 de septiembre de 2017

Fundamento Teórico

CIRCUITO INTEGRADO 555


El modo Astable Multivibrator de 555 timer IC también se denomina Free running o self-triggering mode. A diferencia del modo Multivibrador Monostable, no tiene ningún estado estable, tiene dos estados cuasi estables (ALTO y BAJO). No se requiere ningún disparo externo en el modo Astable, intercambia automáticamente sus dos estados en un intervalo particular, por lo que genera una forma de onda rectangular. Esta duración de tiempo de salida ALTA y BAJA ha sido determinada por las resistencias externas (R1 y R2) y un condensador (C1). El modo astable funciona como un circuito oscilador, en el cual la salida oscila a una frecuencia particular y genera impulsos en forma de onda rectangular


Utilizando 555 temporizador IC, podemos generar la duración de tiempo preciso de alta y baja salida, de micro segundos a horas, por eso 555 es muy popular y versátil IC. Antes de pasar por debajo, debe saber acerca de 555 temporizador IC y sus PIN, aquí está la breve descripción acerca de sus PIN.



Resultado de imagen para 555




Pin 1. Tierra: Este pin debe estar conectado a tierra.


Pin 2. TRIGGER: El pin de disparo se arrastra desde la entrada negativa del comparador dos. La salida del comparador inferior está conectada al pin SET del flip-flop. Un pulso negativo (<Vcc / 3) en este Pin establece el Flip flop y la salida pasa a Alta.

Pin 3. SALIDA: Este pin tampoco tiene función especial. Éste es el pin de salida en el que la carga está conectada. Se puede utilizar como fuente o fregadero y conducir hasta 200mA actual.

Pin 5. Pin de control: El pin de control se conecta desde el pin de entrada negativa del comparador uno. Salida La anchura del pulso se puede controlar aplicando la tensión en este Pin, independientemente de la red RC. Normalmente este pasador es bajado con un condensador (0.01uF), para evitar la interferencia de ruido no deseado con el trabajo.

Pin 4. Reset: Hay un flip-flop en el chip del temporizador. El pin de reinicio está conectado directamente a MR (Master Reset) del flip-flop. Este es un pin Low activo y normalmente conectado a VCC para prevenir Reset accidental.


Pin 6. UMBRAL: El umbral de la tensión del pin determina cuándo reiniciar el flip-flop en el temporizador. El pasador umbral se extrae de la entrada positiva del comparador superior. Si el pasador de control está abierto, entonces un voltaje igual o mayor que VCC * (2/3) restablecerá el flip-flop. Así que la salida baja.



Pin 7. DESCARGA: Este pasador se extrae del colector abierto del transistor. Puesto que el transistor (en el cual se tomó el pasador de descarga Q1) conectó su base con Qbar. Cada vez que la salida baja o el flip-flop se reinicia, el pasador de descarga es tirado a tierra y descargas de condensador.

Pin 8. Alimentacion o VCC. Se conecta al voltaje positivo (+3.6v a 15v)

FUNCIONAMIENTO DEL CIRCUITO INTEGRADO 555

555 Timer IC in Astable Mode
Cuando se enciende la alimentación inicial, el voltaje del pin de activación está por debajo de Vcc / 3, lo que hace que la salida del comparador inferior sea ALTA y SETS el flip-flop y la salida del chip 555 sea ALTA. Esto hace que el transistor Q1 se apague, porque Qbar, Q '= 0 se aplica directamente a la base del transistor. Cuando el transistor está apagado, el condensador C1 comienza a cargarse y cuando se carga a una tensión por encima de Vcc / 3, la salida del comparador inferior se convierte en LOW (el comparador superior también está en LOW) y la salida Flip flop sigue siendo la misma sigue siendo ALTO). Ahora, cuando la carga del condensador llega a voltaje por encima de 2 / 3Vcc, entonces el voltaje del extremo no inversor (PIN de umbral 6) llega a ser más alto que el extremo inversor del comparador. Esto hace que la salida superior del comparador sea ALTA y RESET el flip, la salida del chip 555 se convierte en BAJA. Tan pronto como la salida de 555 obtiene LOW significa Q '= 1, entonces el transistor Q1 se enciende y corta el condensador C1 a tierra. Por lo tanto, el condensador C1 comienza a descargarse al suelo a través del PIN de descarga 7 y la resistencia R2. Cuando el voltaje del condensador baja por debajo de 2/3 Vcc, la salida del comparador superior se convierte en LOW, ahora SR Flip flop permanece en el estado anterior ya que ambos comparadores están LOW. Durante la descarga, cuando el voltaje del condensador baja por debajo de Vcc / 3, esto hace que la salida del comparador inferior sea ALTA (el comparador superior permanezca en BAJO) y vuelva a establecer el flip-flop y la salida 555 se convierta en HIGH. El transistor Q1 se apaga y nuevamente el condensador C1 comienza a cargarse.

Astable Time Graph

Ahora las salidas OUTPUT HIGH y OUTPUT LOW son determinadas por los resistores R1 y R2 y el condensador C1. Esto se puede calcular usando las siguientes fórmulas:

Tiempo Alto (Segundos) T1 = 0.693 * (R1 + R2) * C1

Tiempo Bajo (Segundos) T2 = 0.693 * R2 * C1

Tiempo T = Tiempo Alto + Tiempo Bajo = 0.693 * (R1 + 2 * R2) * C1

Freqeuncy f = 1 / Periodo de tiempo = 1 / 0,693 * (R1 + 2 * R2) * C1 = 1,44 / (R1 + 2 * R2) * C1

Ciclo de trabajo: El ciclo de trabajo es la relación de tiempo para el cual la salida es ALTO al tiempo total.

Ciclo de trabajo%: (Tiempo ALTO / Tiempo total) * 100 = (T1 / T) * 100 = (R1 + R2) / (R1 + 2 * R2) * 100
Aquí está la demostración práctica del modo Astable del 555 IC del temporizador, donde hemos conectado un LED a la salida del 555 IC. En este circuito multivibrador astable 555, el LED se encenderá y apagará automáticamente con una duración determinada. El tiempo de encendido, el tiempo de desconexión, la frecuencia, etc., se pueden calcular utilizando las fórmulas anteriores.




jueves, 14 de septiembre de 2017

Inclusion de Sensores y Actuadores



Objetivos:

Reconocer las areas de aplicacion de la electronica digital.
Identificar las caracteristicas de los dispositivos digitales mas utilizados.
Diseñar sistemas conbinacionales y secuenciales.


Marco Teórico:


¿Que es un sensor?



Un sensor o captador, como prefiera llamársele, no es más que un dispositivo diseñado para recibir información de una magnitud del exterior y transformarla en otra magnitud, normalmente eléctrica, que seamos capaces de cuantificar y manipular.
Normalmente estos dispositivos se encuentran realizados mediante la utilización de componentes pasivos (resistencias variables, PTC, NTC, LDR, etc... todos aquellos componentes que varían su magnitud en función de alguna variable), y la utilización de componentes activos.
Pero el tema constructivo de los captadores lo dejaremos a un lado, ya que no es el tema que nos ocupa, más adelante incluiremos en el WEB SITE algún diseño en particular de algún tipo de sensor.

Tipos de sensores en alarmas domésticas

Los sensores más comunes utilizados en las alarmas destinadas principalmente a la protección del domicilio son:

Sensoress microfónicos.

detector-microfonico-cableado-de-rotura-de-cristal-ref-glasstech
sensor microfónico

Este tipo de detectores (que integran a las alarmas de hogar, por ejemplo) tienen la cualidad de ser sensibles a ondas de sonido resultantes de la rotura de cristales o similares, pudiendo ser adaptados, también, a otros tipos de ruidos, como conversaciones, pasos y otros tipos de ruidos.

Sensores magnéticos.

sensor magnético
sensor magnético

Estos elementos de seguridad que forman parte de las alarmas para uso doméstico no son otra cosa que circuitos cerrados por un imán y un contacto altamente sensible que, al ser interrumpido, inmediatamente se emitirá una señal a la central de mando para que esta active la alarma .

Sensores inerciales.

detector inercial
sensor inercial


Son aquellos elementos integrantes de las alarmas para el hogar constituidos por una pieza conductora encerrada en una capsula que se activa cuando el mecanismo capta vibraciones especificadas ,saltando la alarma inmediatamente .


Sensor sísmico.

detector sismico
sensor sísmico

Este mecanismo propio de algunos tipos de alarmas de hogar tiene como misión captar ruidos provenientes de cortes, taladreos, roturas, etc u otros sonidos en particular . Funciona detectando ondas sonoras que se tornan en ondas eléctricas, las que serán analizadas por el sensor de manera automática, identificando los sonidos programados, y comprobados estos , disparara la alarma.

SENSOR PIR.

Los detectores PIR (Passive Infrared) o Pasivo Infrarrojo, reaccionan sólo ante determinadas fuentes de energía tales como el calor del cuerpo humano o animales. Básicamente reciben la variación de las radiaciones infrarrojas del medio ambiente que cubre. Es llamado pasivo debido a que no emite radiaciones, sino que las recibe. Estos captan la presencia detectando la diferencia entre el calor emitido por el cuerpo humano y el espacio alrededor.
Su componente principal son los sensores piroeléctrico. Se trata de un componente electrónico diseñado para detectar cambios en la radiación infrarroja recibida. Generalmente dentro de su encapsulado incorporan un transistor de efecto de campo que amplifica la señal eléctrica que genera cuando se produce dicha variación de radiación recibida.
La información infrarroja llega al sensor piroeléctrico a través de una lente de fressnell que divide el área protegida en sectores. Se distribuyen lentes con diferentes características: gran angular, cortina, corredor, antimascotas, etc.
Resultado de imagen para sensor pir

Materiales:

-1 Sensor PIR

Imagen relacionada

-2 Sensores magneticos

Resultado de imagen para sensores magneticos

-Protoboard

Resultado de imagen para protoboard

-Fuente de 5 voltios

Resultado de imagen para fuente de 5 voltios


-Led

Resultado de imagen para led

Procedimiento:

Planteamiento del Problema.

En un departamento el habitante de este guarda en un una caja fuerte joyería de oro y metales preciosos por lo cual instalamos una alarma en el departamento,nuestra alarma sera instalada con 3 sensores; dos sensores magnéticos(A y C) y un sensor de movimiento(B) , en la cuál se activará la alarma cuando se cumplan las siguientes condiciones.

-Cuando se encienda únicamente el sensor B.
-Cuando se active el sensor A y B.
-Cuando se active el sensor B y C.
-Cuando se activen los 3 sensores.
-Cuando se activen A y C

Primeramente establecemos nuestra tabla de verdad. Para ello hemos usado el programa virtual online www.32x8.com

Tabla de verdad.

Como nuestra tabla de verdad funcionará con solo 3 variables o sensores tendremos 8 salidas en las cuales solo se activaran segun nuestras condiciones las cuales son:


Seguidamente reducimos nuestras salidas por medio de los mapas de karnaugh obteniendo la siguiente tabla.

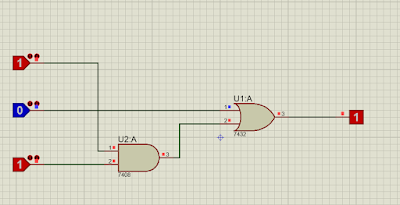

Como resultado tenemos la formula y la gráfica de la simulación de nuestro circuito


Ahora que ya sabemos como implementar nuestro circuito con puertas lógicas, procedemos a simularlo en el programa PROTEUS. Ya que gracias a este podremos saber en que pines conectar nuestros sensores y salidas.




Ahora que ya tenemos los pines en los cuales conectaremos nuestros sensores procedemos a ensamblar nuestras alarma y hacerla funcionar.


EVIDENCIAS:








Observaciones:

-El sensor magnético no posee polaridad por lo tanto las señales que manda puede ser del positivo o del negativo.

-El sensor magnético trabajaba con un voltaje de 5 voltios por otro lado el sensor de movimiento usaba 3.3 voltios.

-Los sensores de movimiento tienen un radio de detección de por lo menos de 3 metros.

-El sensor PIR o de movimiento cuenta con tres salidas de las cuales la del centro es la que envía señales y por ende es la entrada.

-Se debe probar los cables de conexión ya que podrían haber algunos dañados que dificulten el ensamblado del circuito.

Conclusiones:

-Aprendimos a plantear problemas de la vida real y solucionarlos a través de la aplicación de la electrónica digital.

-Diferenciamos y reconocimos las diferentes características de los dispositivos electrónicos mas utilizados (sensores, fuente, protoboard ,puertas lógicas,etc)

-Diseñamos sistemas bicondicionales y secuenciales usando puertas lógicas.

-Resolvimos mapas de karnaugh y hallamos la formula de las condiciones de las tablas de verdad.



INTEGRANTES:

Chavez Cheneau David Alonso

Espinal Ahuanlla Hugo Neill
Gomez Fura Edison Edson
